产品展示您现在的位置: 首页 > 产品展示 > 穿线拖链 > TLG钢铝拖链 > 大连钢制拖链 丹东桥式塑料拖链 营口工程钢制拖链

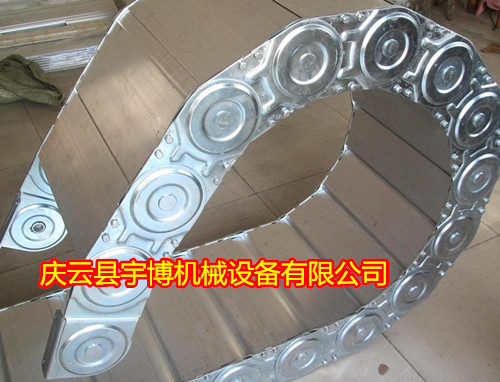

大连钢制拖链 丹东桥式塑料拖链 营口工程钢制拖链

简要描述:

大连钢制拖链 丹东桥式塑料拖链 营口工程钢制拖链
TL 系列钢拖链的主体链板 ( 优质钢板镀铬 ) 、支撑板 ( 挤拉铝合金 ) 、轴销 ( 合金钢 ) 等部件组成。使电缆或橡胶管与拖链之间产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,钢性好不变形

在线咨询 点击收藏

钢铝拖链的主体是由链板(采用优质钢板经淬火后再抛光镀铬/镀锌/喷塑处理)、支撑板(挤拉铝合金)、轴销(合金钢)等部件组成.使电缆或橡胶管与拖链之间不产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,该产品钢性好,不变形.安装方便,使用可靠,易拆装,不下垂.由于本产品外形精美,可在较大程度上增强机床设备的整体艺术美观效果,增强我国机床、机械设备在国际市场的竞争

大连钢制拖链 丹东桥式塑料拖链 营口工程钢制拖链
TL 系列钢拖链的主体链板 ( 优质钢板镀铬 ) 、支撑板 ( 挤拉铝合金 ) 、轴销 ( 合金钢 ) 等部件组成。使电缆或橡胶管与拖链之间产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,钢性好不变形,安装方便、使用可靠、易拆卸、本产品采用了高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯曲灵活,阻力变小,降低了噪音,从而可保证长时间使用不变形,不下垂。
本产品外观精美,可在较大程度上增强机床设备的整体艺术美观效果,增强我国机床,机械设备在国际市场的竞争能力。


TL型钢制拖链主要参数:




参数 型号



TL45



TL65



TL95



TL125



TL180



TL225



 节距 t

45



65



95



125



180



225



 弯曲半径 R

50



75 90 115 125 145 185



115 145 200 250 300



200 250 300 350 470 500 575 700 750



250 300 350 450 490 600 650



350 400 600 750



 拖链zui小宽度 Bmix

30



70



120



120



200



250



 拖链zui大宽度 Bmax

250



350



450



550



650



100



 拖链长度 L

由用户按需要自定



 支撑板zui大孔径 D1

20



30



50



75



110



150



 矩形孔 Dmax

16



26



46



72



-



-






TL型钢制拖链:支撑板(按用户要求规格生产)1

支撑板参数:



型号



TL45



TL65



TL95



TL125



TL180



TL225





支撑型式



|



| |||||



| || |||



| || |||



||



||





e



8



10



12



12



15



22





f



8



8



10



12



15



15





b1



-



-3



-4



-5



-



-





al ~ an
D1 ~ Dn



按用户需要自定



联结器参数:


型号 参数

hg

D

Cmin

j

k

m

l1

l2

l3

l4

d

h

s


TL45

30

14

4

9.5

13.5

11.5

50

30

3

10

6.5

15

2



TL65

44

26

4

13

17

14

75

45

5

15

7

22

3



TL95

70

46

5

25

30

26

105

65

10

20

9

35

4



TL125

96

72

6

25

30

25

130

80

10

25

11

48

5



TL180

144

120

7

25

35

29

175

115

10

30

13

72

6



TL225

200

-

10

35

45

39

200

140

10

30

18

100

8




大连钢制拖链 丹东桥式塑料拖链 营口工程钢制拖链拖链的选用
1.支撑板内腔孔径 D1=d+≈0.1d(取整数)。其中 d =电缆、电缆、液、气软管的外径。
2.根据支撑板内腔zui大孔径 Dmax 来确定链板高度 hg 和拖链号TLXX。
3.根据拖链功能要求来确定支撑板型式的拖链的弯曲半径;
⑴当拖链需承载较大管、缆负荷时、应选用高强度支撑板 | 型(整块式)。
⑵当管缆的接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑 || 型。属分开式类型支撑板。
⑶安装管缆的规格品种较多时,可选用支撑板 ||| 型(框架式)。
4.根据安装管缆的数量来决定支撑板宽度 B1, 从而可得拖链宽度 B。
5.拖链使用场合或受环境影响时,需要采用钢带防护支撑板时,请与本公司另行提出。

带三条链板的拖链
因为支撑板zui大长度有限,在较宽拖链上可以装置一个或多个拖链链板。另外的原因是,可提高较窄的拖链的稳定性,此外也可通过第三条链板将套管与电缆隔开。
注:TLG 型取参数 D, 12, e, TL 型取 f,j,k 。

液压管的弹性状况
要注意,液压管在压力下会伸长或缩短, 因此,应考虑到软管的弹性系数, 特别是在高压及拖链长度较长的情况下, 应引起注意。

订货举例
拖链型号TL125
支撑板|||型
弯曲半径R
支撑板宽度、长度
拖链TL125|||-500×600×6888

TL型钢制拖链:
